一、产品介绍：

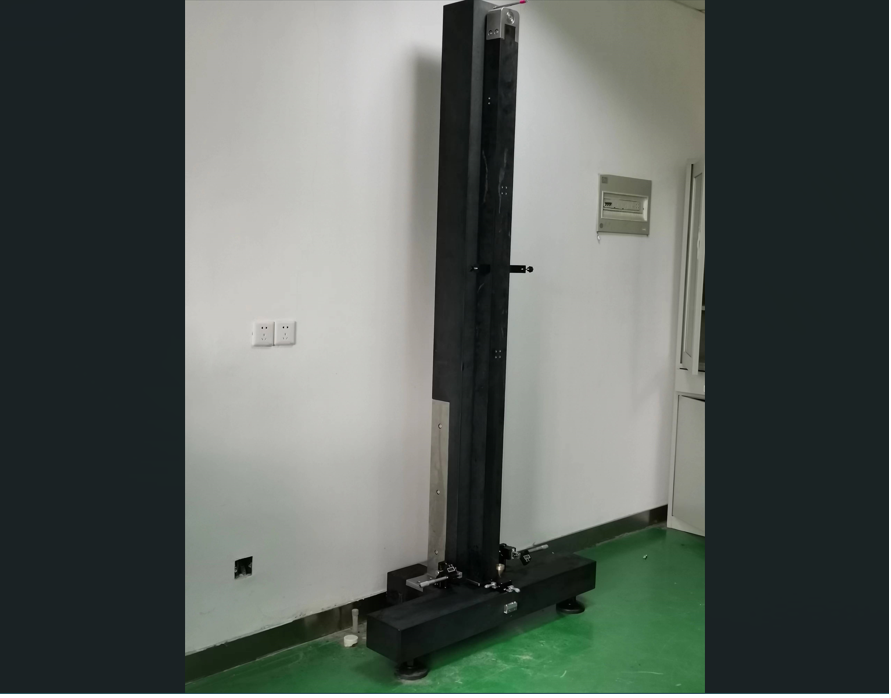

垂直度检测尺校准装置是用来校准建筑工程质量检测器组垂直检测尺的零位误差、示值变动性、示值误差等计量性能的专用校准装置。
二、技术参数：

1、支点的间距 1980mm    误差： ±1mm

2、数显测微头量程： 50mm

3、数显测微头分辨力： 0.001mm

4、数显测微头误差： ±0.005mm

三、结构原理

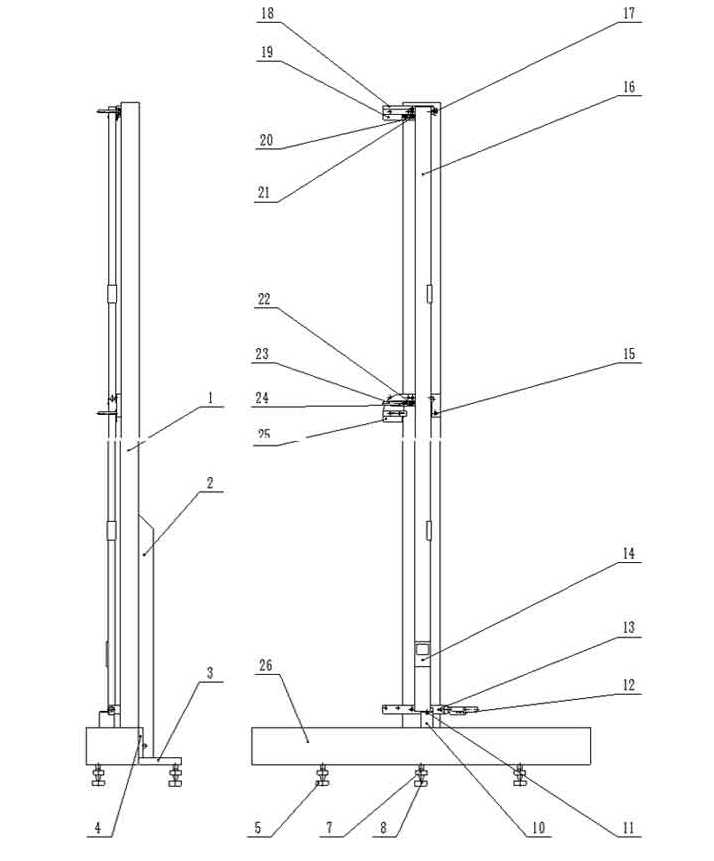

（1）垂直度检测尺的结构如下图所示：

1、花岗岩立柱 2、拖角架上部分 3、拖角架底部 4、拖角架中部 5、支脚垫 7、锁紧螺母 8、手拧螺钉 10、支撑块 11、支撑圆棒 12、数显测微头 13、测微头固定架 14、垂直尺指针窗口 15、1 米位置定位棒 16、被检垂直尺 17、2 米位置定位棒 18、2 米位置支架 19、2 米位置伸缩架 20、2 米位置伸缩杆 21、2 米位置白色压块 22、1 米位置支架 23、1 米位置伸缩架 24、1 米位置白色压块 25、1 米位置伸缩架 26、工作平板
