一、产品介绍：

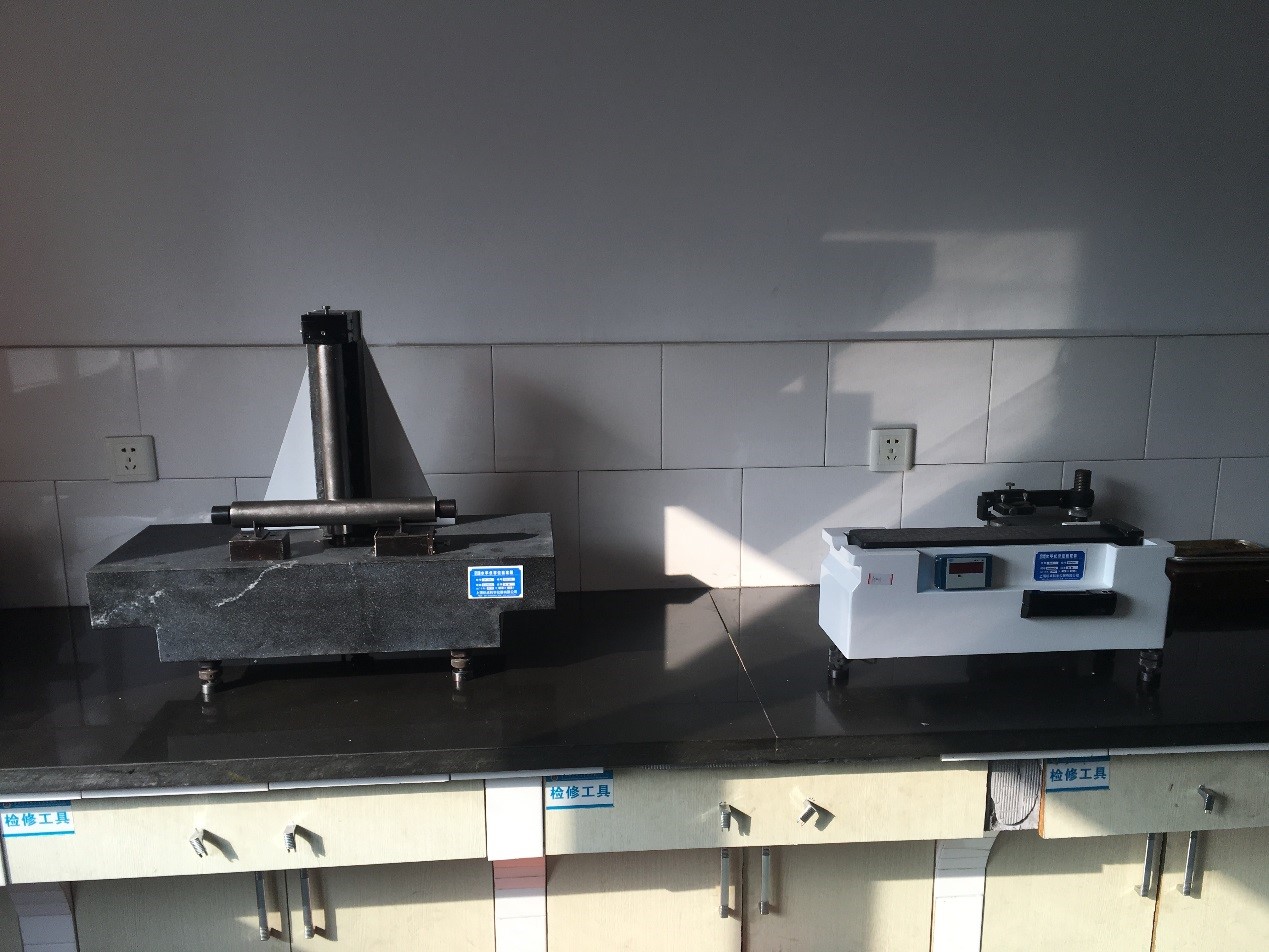

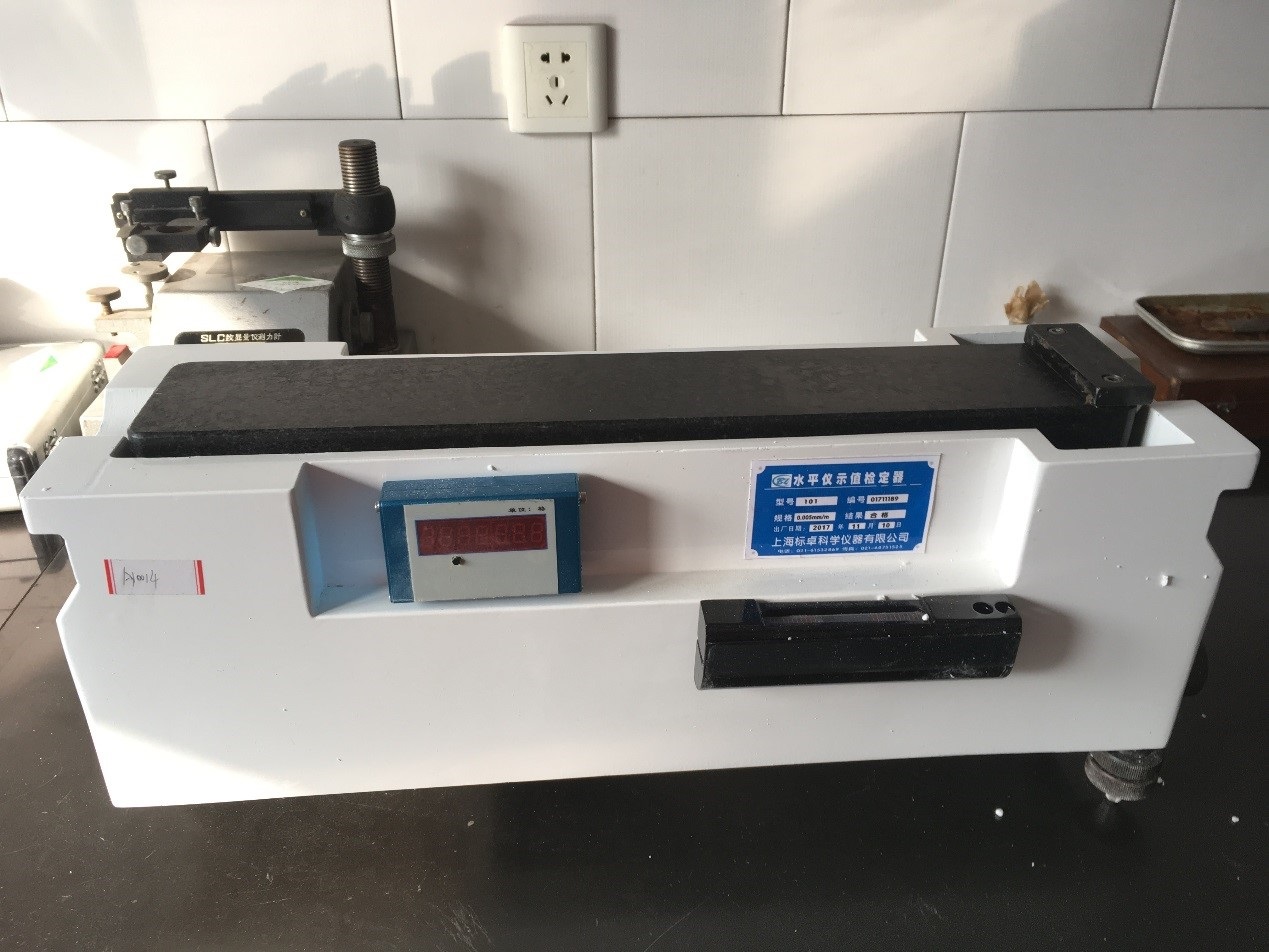

数显型水平仪示值检定仪主要用于检定各类钳工水平仪、框式水平仪的分度值误差以及水泡的曲率均匀性，亦可作为小角度检测器用于相关仪器的分度技术指标的标定，配有相应的水平仪检定软件（依规程编制）该检定仪是一种测量小角度的精密仪器，具有准确度高、稳定性好、数据直观、操作方便的特点。

二、使用条件：

1.工作环境要求：温度20℃±1℃，

2.相对湿度30%～70%，

3.电源：220V±10%,50Hz。

三、技术参数：

3.1整台设备的技术指标应满足JJG191—2018水平仪检定器国家检定规程的所有技术要求。

3.2角度发生和测量范围：±300〞[±1.5 mm/m]

3.3显示分辨力：0.1〞[0.0005 mm/m]

3.4分度值最大允许误差：≤6%的标称分度值

3.5回程误差: ≤0.5格

3.6工作面的平面度:  ≤0.005mm，不允许呈凸形。

3.7可测工件最大长度尺寸：300mm

四、工作原理

当转动数显型水平仪示值检定仪的微动手轮时，仪器的载物工作台通过机械机构使工作台的台面倾斜，即台面OA的A端变化升高或降低了h，使工作面产生倾斜小角度α,该角度由传感器及相关电子线路记录和处理，以数字形式用角度量秒值显示在显示屏上。以前广为使用的螺旋副式水平仪检定仪是用h/L 的长度量mm/m来表示载物工作台的台面倾斜，分度值以刻线形式刻在鼓轮上，称为格，每格为0.005mm/m。而101S型检定仪是以α角度量(秒)表示载物工作台的台面倾斜，分度值以以数字形式显示在显示屏上，最小显示是0.1秒。角度量α(秒)与长度量h/L(mm/m)这两种表示方式的换算关系为

α=(h/L)×ρ″其中常数ρ=206265。根据这一换算关系，在小角度范围内，SY-101S型检定仪的1″相当于0.005mm/m。

五、操作要求

4.1 主机上显示屏上设有清零按钮和单位转换按钮，清零按钮可实现在任何位置的清零，单位转换按钮可实现角度量单位（〞）与长度量单位（mm/m）的切换。

4.2 有与计算机相连的标准RS232串口，可实现与计算机通信，数据可以传输到计算机中。

4.3 配有专用水平仪检定软件（按检定规程编制），在检定水平仪时，检定软件根据检测数据自动处理检定结果，并生成检定报告。

六、使用注意事项：

   1.微动手轮的转动范围在±3圈左右，转动到极限位置时不要再转动。

   2.测量结束后关闭电源。

   3.当被测水平仪长度大于250mm时，可卸掉左右挡块、挡块锁轮、卸载手轮，直接将被测工件放在工作台上进行检测。
