一、概述

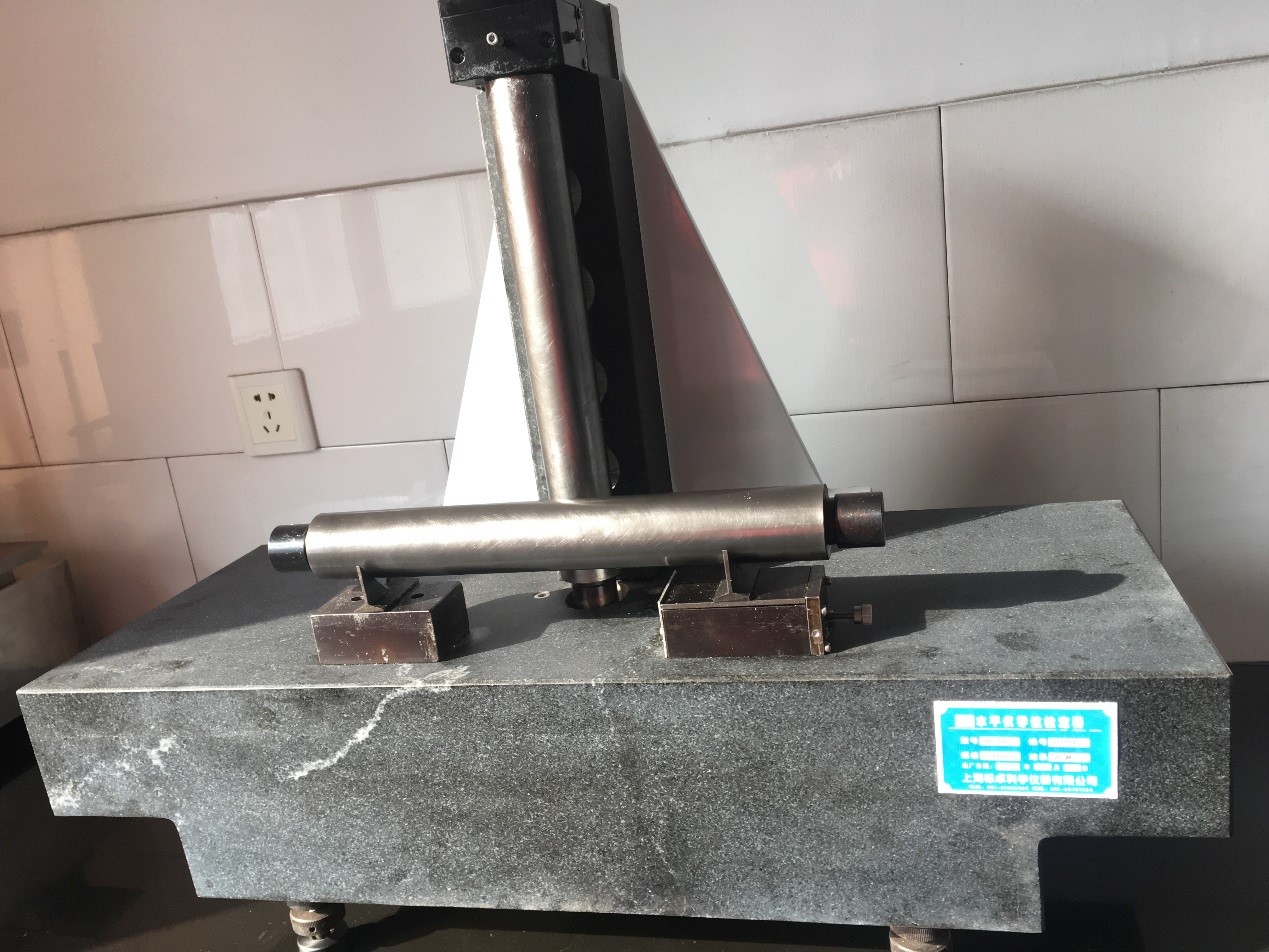

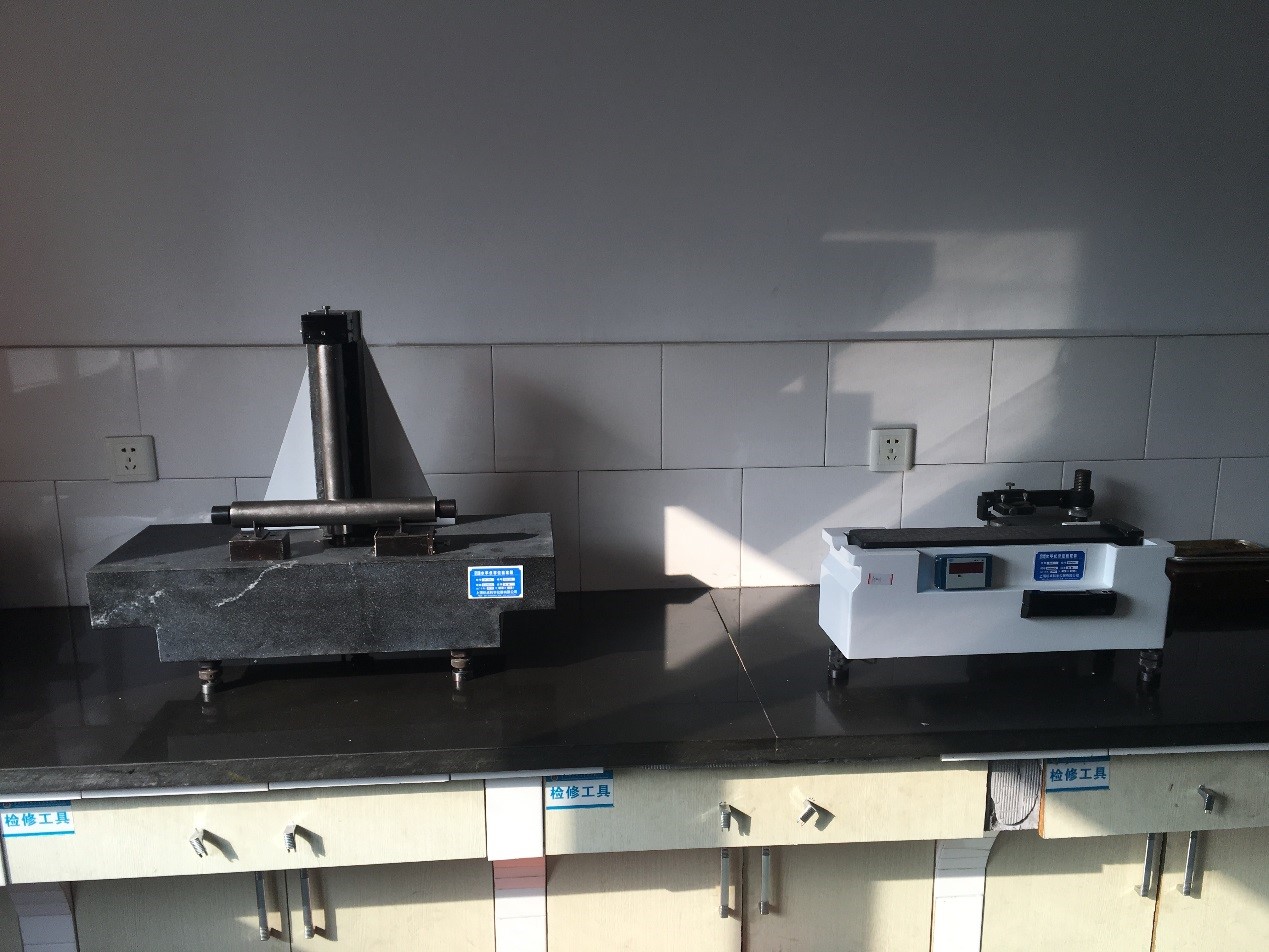

水平仪零位检定装置是目前校准水平仪零位的小角度精密测量装置,具有准确度高,操作快捷。可校300mm、以内的框式、条式水平仪及对水平泡的零位。

水平仪零位检定装置的设计结构简单合理、完全符合标准；JJF1084-2002框式水平仪和条式水平仪校准规范。仪器具有准确度高、稳定性强、操作方便。

二、技术参数

1、 测量范围： 0—300mm ；

2、工作台的平面度： 3.5μm/760×200mm

3、标准芯轴素线直线度; ≤1.2μm

4、标准芯轴素线平行度： ≤1.4μm

5、平行尺的平行度： ≤1.4μm

6、平行尺的平面度： ≤1μm

7、平行尺安装的垂直度： ≤2"

8、标准芯轴安装的垂直度： ≤2"

9、体积(760×328×600)mm；

10、重量：约 190kg

三、使用方法

1、条式水平仪和框式水平仪气泡的零位调整

将被检水平仪靠紧纵横两只定位块，使气泡的一端与长刻线相切，再将被检水平仪转换180°，仍观察上次一端是否与长刻线相切。如相切在允许误差范围内即合格。

2、水平仪下平面的零位检定

首先检查水平下工作面是否符合校准规范的技术要求，然后将水平仪靠紧定位放在调零工作台上，待气泡稳定后，按气泡的一端读数量a1。然后将水平仪转换180°准确的放在原位置上，按上次一端读数a2。取两次读数差的一半，即为被检水平仪下平面的零位误差δ零下。

3、水平仪下V形槽的零位检定

将被检水平仪下V形槽放SY-300B型水平仪零位检定器的调零工作台上的平放芯轴上，把水平仪绕芯轴偏转±5°，气泡的移动不得超过分度值的1/2格。按检定下平面相同顺序检定及数据处理。

4、水平仪两侧面的零位检定

将被检水平仪下平面中心偏离平行平尺5~10mm放在垫棒上，并使其侧工作面靠在平行平尺一侧工作面上，待气泡稳定后，按气泡的一端读得a1然后将水平仪转换180°，靠在平行平尺的另一侧，并在第一次读数的一端得a2。取两次读数差的一半作为被检水平仪的一侧平面的零位误差δ零侧。另一侧的检定方法与相对工作面的检定相同
