手持式激光测距仪校准作业指导书

2023-09-03 11:59:36 浏览量:206

手持式激光测距仪校准作业指导书

1.    技术依据

JJG966-2010 手持式激光测距仪检定规程

2.    校准项目

2.1各基准面的测量一致性

2.2测量重复性

2.3示值误差

3.    使用标准设备及其技术指标

序号

标准器名称

测量范围

准确度等级或最大允许误差

1

反射板

125×182mm

平面度不大于0.2mm

2

激光测距仪检定装置

0~50m

±(0.03+0.03Lmm


4.    校准前准备工作

校准前确认测距仪的校准环境没有强磁场、电场的电磁波干扰,障碍物的阻挡以及反光物反光和阳光直射等的光干扰。

5.    校准方法

5.1各基准面的测量一致性

在长度大约为10m的距离两端分别安置测距仪和反射板(安置误差均小于0.2mm),测距仪以前基准面为测量基准,按单次测量方式测距5次,取平均值为测量值。用测距仪的不同基准面一次代替前基准面,按上述方式分别测得各基准面的测量值,各基准面的测量值之间的最大差值为校准结果。

5.2测量重复性

在长度约为10m的距离两端分别安置测距仪和反射板。测距仪照准反射板后,以单次测量方式测距10次,并读取读数,按贝塞尔公式计算重复性。

5.3示值误差

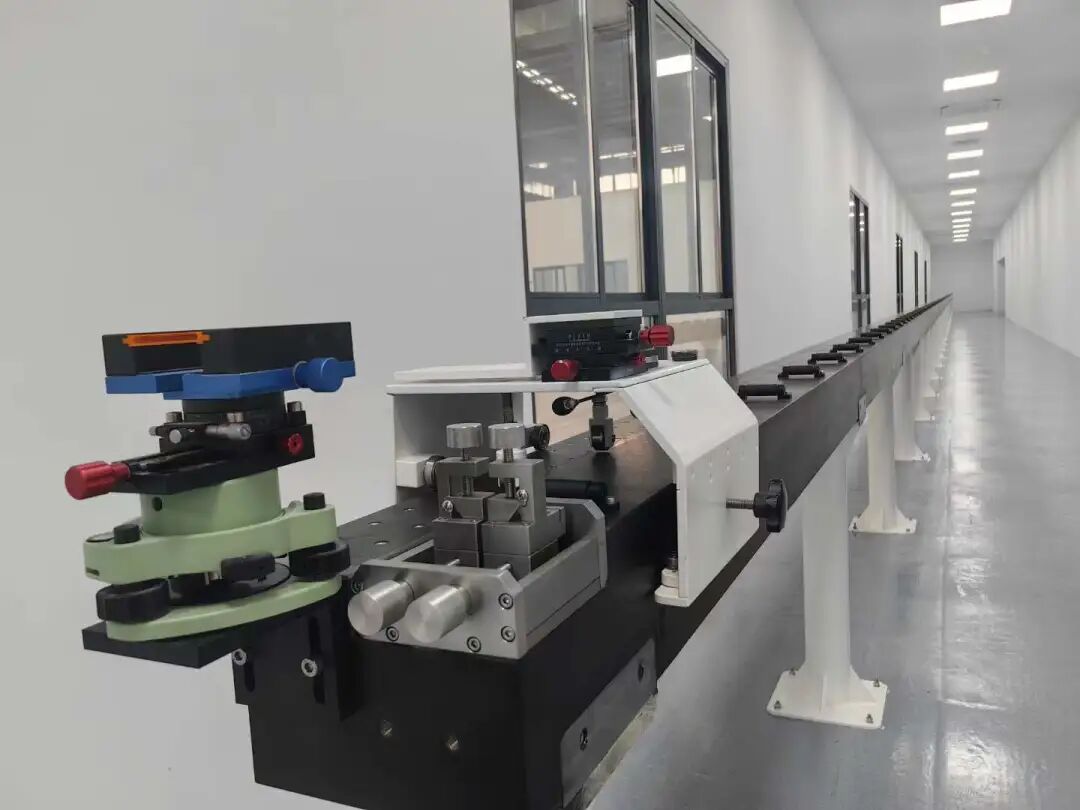

用水平大长度标准装置校准测距仪示值误差,校准时,先在水平标准装置的两端以强制对中方式分别安置测距仪和反射板,安置不大于0.2mm,然后借助调整基座使测距仪激光光轴正对标准反射板,并与基线轴线大致平行,接着以测距仪后基准测量模式进行测量,各测量点的观测均为一次照准取5各读数,求其平均值为测量值,测量值与基线值之差为该测量点的示值误差。

6.    注意事项

经校准后的手持式激光测距仪,应填发校准证书,并给出校准结果的扩展不确定度。

如校准实验室环境温湿度不满足校准要求,需停止计量工作,直至环境温湿度满足要求后,方能继续计量。

7.    其它事项

7.1在校准过程中,由温、湿度等环境影响超出标准要求,则不能开展校准工作
