一、用途

BCZ100—1型便携式毫瓦级超声功率计（以下简称超声功率计）是检定A型、B型、M型及各类医用超声诊断仪器声源的主要标准仪器。是计量部门、生产厂和医疗部门用于测量、校验超声诊断设备或其它超声源输出的平均超声功率的主要计量仪器。

二、主要技术指标

1、形式：便携式，声窗耦合

2、工作气候条件：温度15～35℃；相对湿度≤80%

3、电源：220V，50HZ

4、频率范围：0.5～10MHz

5、功率范围：1～500mW

6、分辨力：0.1mW

7、不确定度：±10%读数±0.1mW

8、声窗直径：φ35mm

9、外型尺寸：400×220×160（mm）

10、7kg

三、结构及工作原理

本超声功率计外形如图（一）所示，主要由探头夹持器，消声水槽，全反射耙，磁电式力平衡机构，光电式零位指示系统和调节指示系统组成。仪器机箱及传感器由合金铝和不锈钢材料制成，并表面喷塑处理，长期坚固耐用。

全反射耙为中空圆形平面耙，以保证能截取声束的全部能量。

检测结束后，全反射耙由锁紧机构进行固定，以免存贮或运输途中因强烈振动损坏。

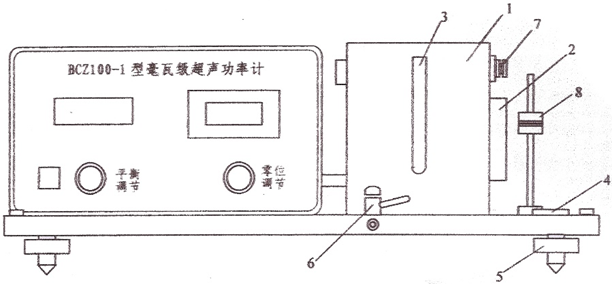

                  图（一）

1．消声水槽      2．声窗       3．水位显示   4．水平仪

5．水平调整脚    6．排水阀门   7．锁紧器     8．探头夹持器

本超声功率计采用抵偿辐射压力法测量超声声功率。

全反射耙的动态特性及零位状态由“平衡指示”进行显示。

为了改进全反射耙在液体中的动态特性，使示值稳定，采用了零位自动跟踪电路。

四、使用方法

1、将超声功率计置于稳固的工作平台上，利用水平调整脚将其调至水平，然后用漏斗从消声水槽上盖孔缓慢注入气蒸馏水至水位线刻度处（如超量须从排水阀放出）。

2、对透声薄膜和超声探头进行清洁处理后涂敷耦合剂，用夹持器将探头贴敷在透声薄膜中央。使超声束轴线垂直于声窗，并注意驱除表面的气泡（此时超声诊断仪探头不应有超声输出）。

3、打开电源，松开靶锁紧器，稳定五分钟，调节“平衡调节”旋钮，使“平衡指示”仪表指中心，调节“零位调节”旋钮，使数字表示值为零。

4、使被检仪器置于最大声功率输出状态，调节“平衡调节”旋钮，使“平衡指示”仪表指针返回中心，此时数字表示值即为被检仪器输出功率pm（mW）。

5、测试完毕首先锁紧“靶紧固器”，然后从排水阀放净消声水槽中的水，关掉电源，请洗透声膜耦合剂。

五、注意事项

1、必须按使用方法规定的顺序操作。

2、测量液体应使用除气蒸馏水，除气，煮沸十五分钟。

3、为防止反射靶在运输中损坏，每次测试完毕必须先锁紧“靶锁紧器”（右旋，弹出）再放水，无水时不得松开锁紧器（推入，左旋），否则须加水后重新锁紧，以免靶锁空。

4、声窗膜如老化漏水，可随时更换，声窗膜换好后，注入通电，按动声膜，如平衡指示表随之摆动，说明反射耙处于正常工作状态。

5、加水时应与水位线平齐，水平器须调整底脚到水平位置，否则可能造成示值零位调不到位。当注水超量时，将从底板上的泄水孔向下排除。

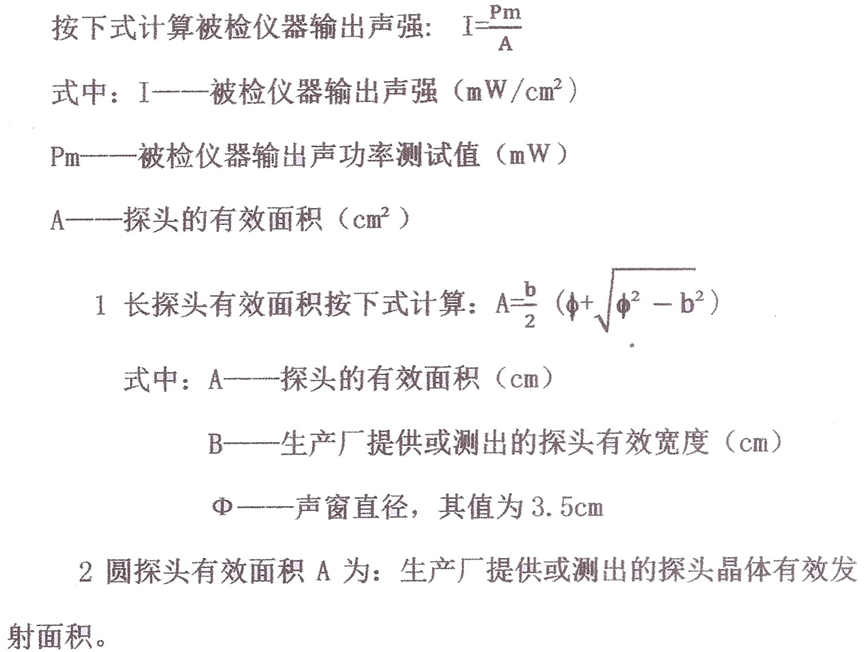

六、声强计算

七、成套性

1、BCZ100-1便携式毫瓦级超声功率计......................... 1台

2、使用说明书............................................. 1份

3、产品检定证书........................................... 1份

4、除气蒸馏水............................................. 1个

5、漏斗................................................... 1个

6、透声薄膜............................................... 3个

7、0.2A 保险管............................................ 2只

8、电源线................................................. 1根
