型号：MP10-A
电杆荷载挠度测试仪
执行标准
GB 4623-2014 环形混凝土电杆
产品用途
全自动电杆荷载挠度测试仪主要是针对电杆厂和第三方计量检测单位研发的专用便携式设备，他的优点在于全自动操作，无需人为因素影响测量精度。
产品详情
一、产品介绍：
电杆荷载挠度测试仪是采用了伺服电机卷扬机作为动力源驱动，伺服控制技术，计算机数据采集处理，可实现闭环控制及自动检测的高精度材料试验设备，其由试验主机、测控系统、试验器具四部分组成，最大试验力50kN，试验机准确度等级优于1级。
电杆荷载挠度测试仪是一款通用性较强的产品，可以满足国家标准《GB4623-2014》环形混凝土电杆试验规定中的各项标准试验，也可以按照其它标准实现对不同材料或产品的拉伸等类型的试验，可以求取所测电杆的抗裂挠度、承载力检验弯矩，可实现等速率加荷、等速率扰度、等速率位移、等速率应变等闭环控制，可以进行材料或产品的工艺合格性能验证试验。

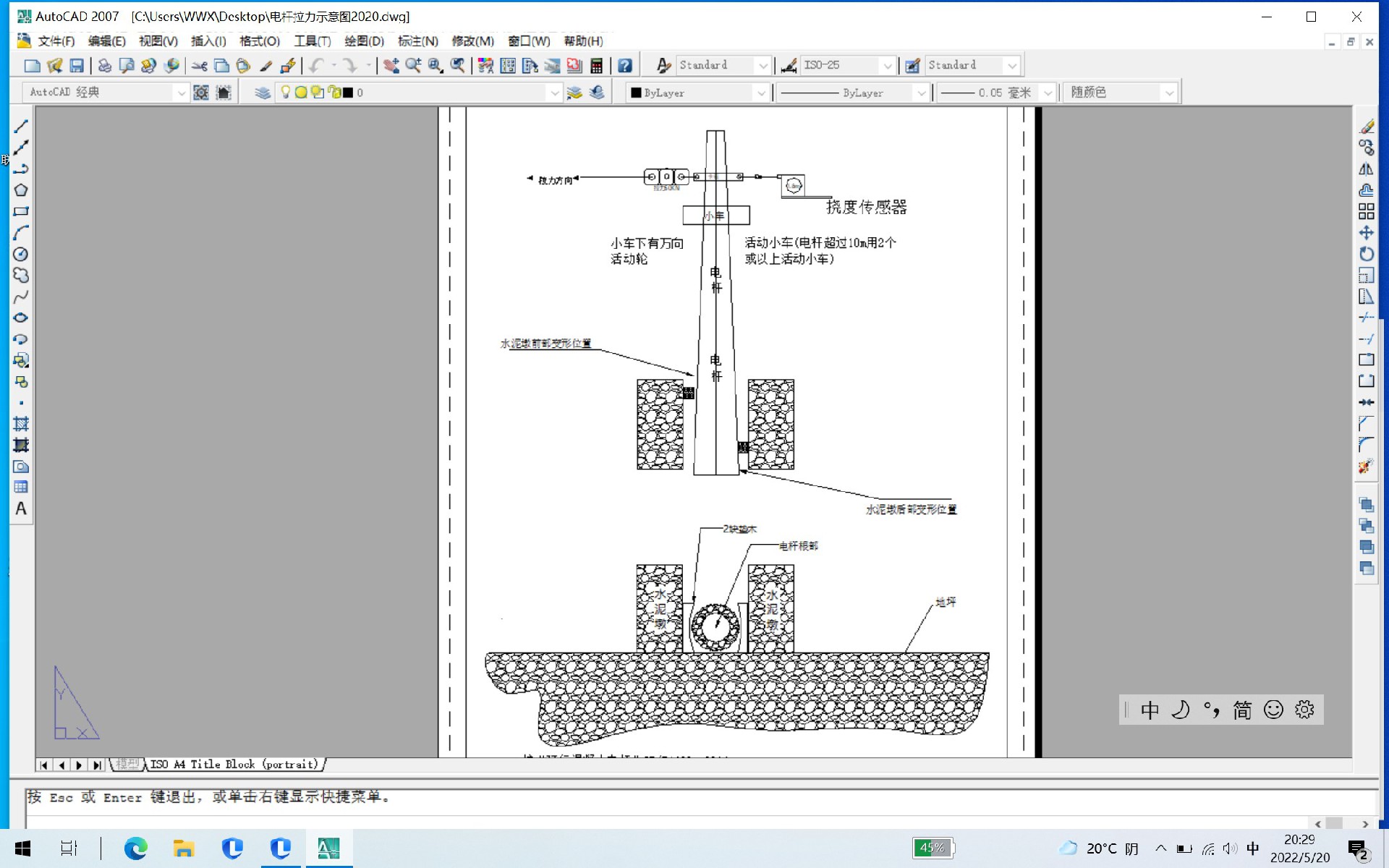

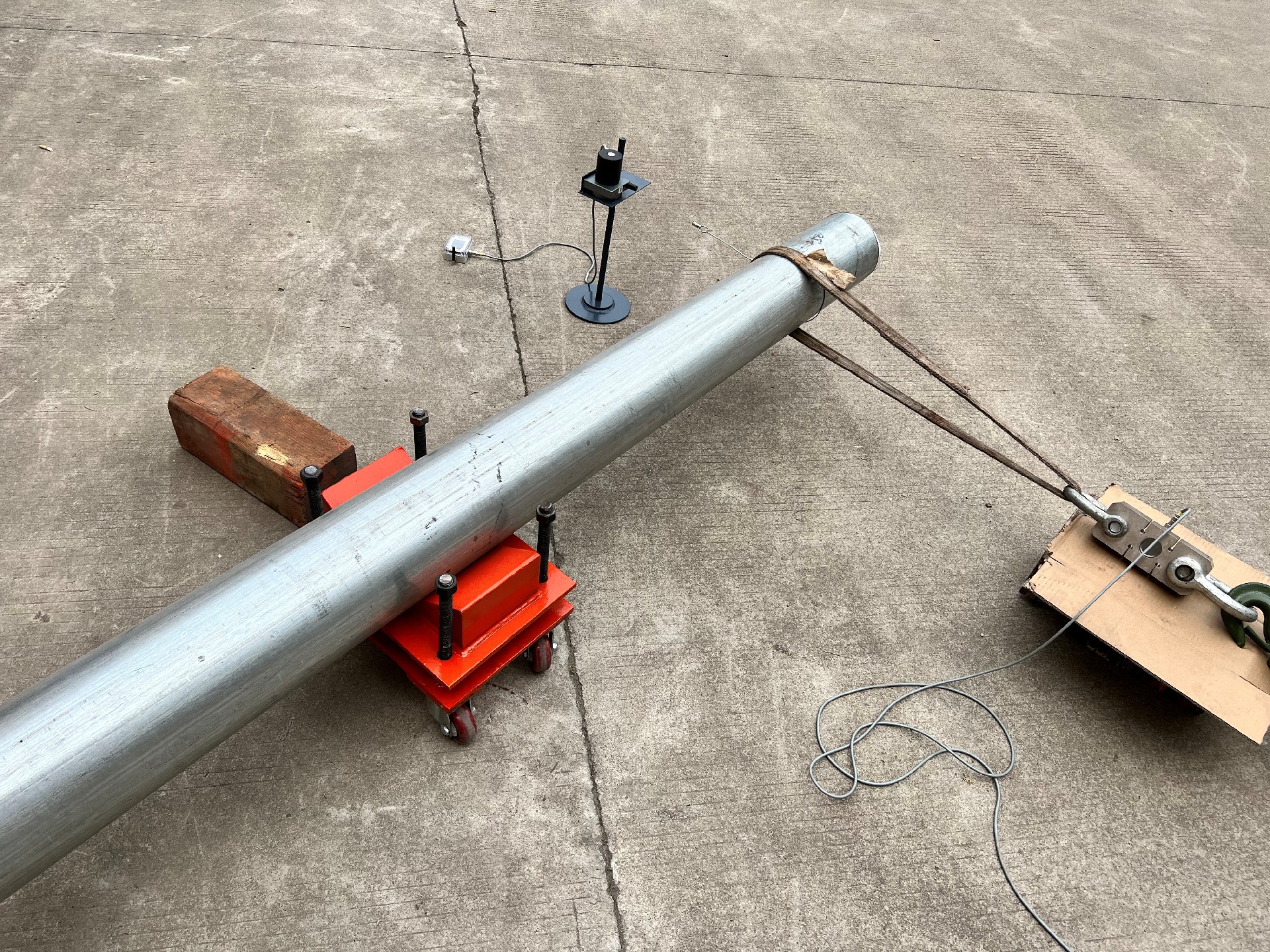

电杆荷载挠度测试仪是卷扬机伺服电机结构，试验机与电杆稍部之间为拉伸空间，试验空间通过伺服电机驱动减速机和卷扬机旋转带动下钢丝绳卷动来自动调整。

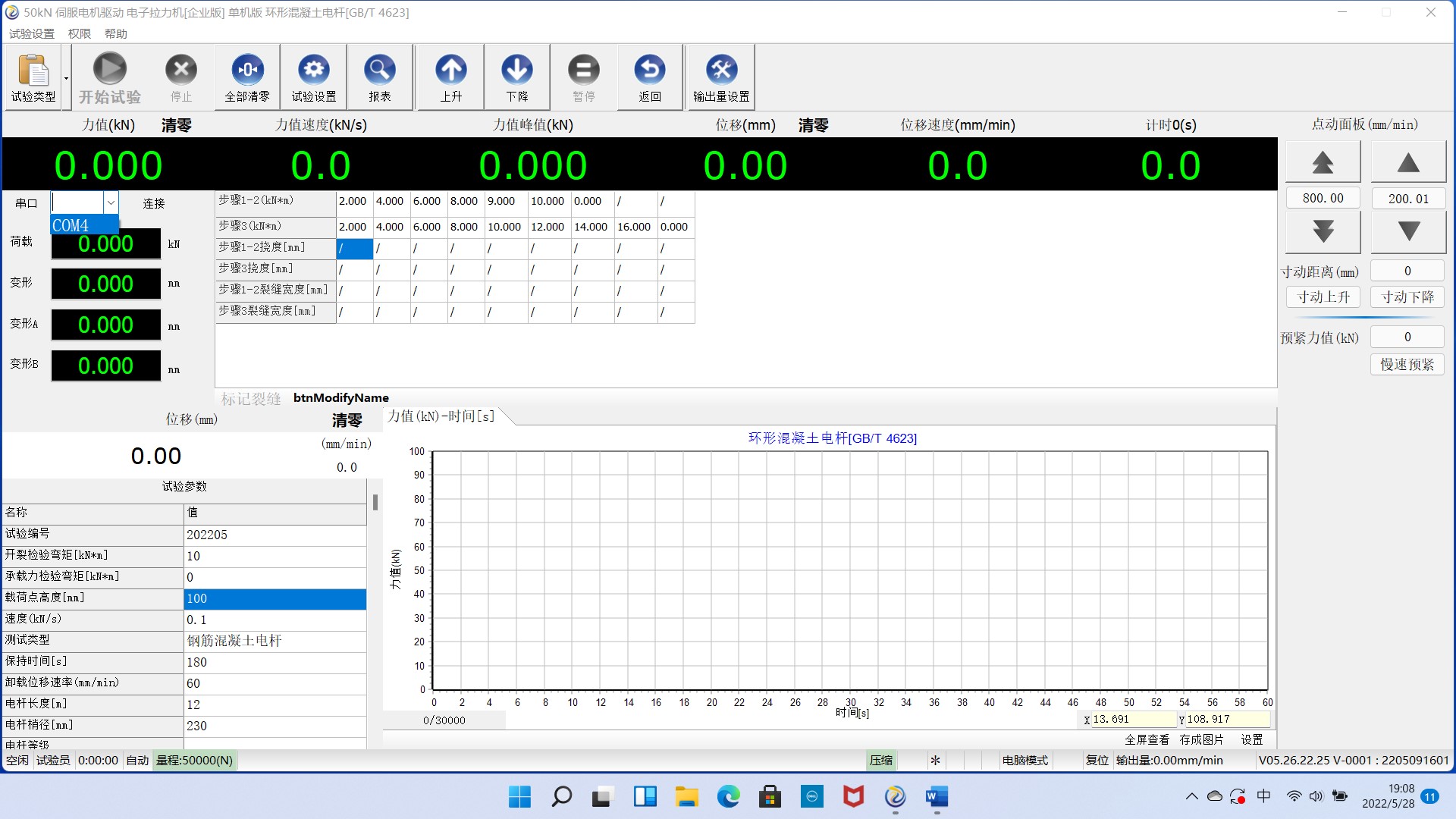

计算机控制软件自动读取无线主机参数，可以设定弯矩，自动读取扰度，A/B 点，自动按步骤检测电杆弯矩，测试计算出扰度值。
二、技术参数：
主要技术参数
产品型号 | MP10-A | MP10-B |
力测量范围（KN） | 0～30 | 0～50 |
扰度测量范围（mm） | 0～1800 | 0～3000 |
A/B点测量范围（mm） | 0～50 | 0～100 |
试验机示值精度 | 1级（0.5级） | 1级（0.5级） |
负荷保持时间（s） | 单步≥180 | 单步≥180 |
拉伸最大距离（mm） | 4500 | 4500 |
钢丝绳直径（mm） | 多股Φ10 | 多股Φ10 |
拉力钢丝绳 | 2根 | 4根 |
电机功率（kW） | 2.3 | 2.3 |
最快收紧、松开速度 （空载）（mm/min） | 200（可设定） | 200（可设定） |
试验机主机外形尺寸（mm） （长x宽x高） | 500x400x300 | 550x400x300 |
主机净重（kg） | 约120 | 约150 |
荷载传感器 配置参数 清单 | ||
1 | 无线数据采集盒 | 连接0-50.000KN拉力传感器 |
2 | 无线数据采集盒 | 无配置 |
3 | 无线数据采集盒 | 无配置 |
4 | 无线数据采集盒 | 无配置 |
5 | 无线数据采集盒 | 无配置 |
挠度传感器 配置参数 清单 | ||
1 | 无线数据采集盒 | 连接0-1800MM挠度传感器 |
2 | 无线数据采集盒 | 无配置 |
3 | 无线数据采集盒 | 无配置 |
A/B传感器 配置参数 清单 | ||
A | 无线数据采集盒 | 连接0-50.000MM位移传感器 |
B | 无线数据采集盒 | 连接0-50.000MM位移传感器 |
3 | 无线数据采集盒 | 无配置 |
名 称 | 规格 | 单位 |
无线距离 | 200(500) | m |
精度 | 整机量程1% 或 满量程0.5% | % |
力显示单位 | 0.001 -0.1 | KN |
调零 | 自动置零 | |
计算机数据存储 | 500 | 条 |
电源适配器 | 直流5V、1A（电源适配器） | |
电池使用时间 | 约8-10，也可直接使用AC220V | H |
