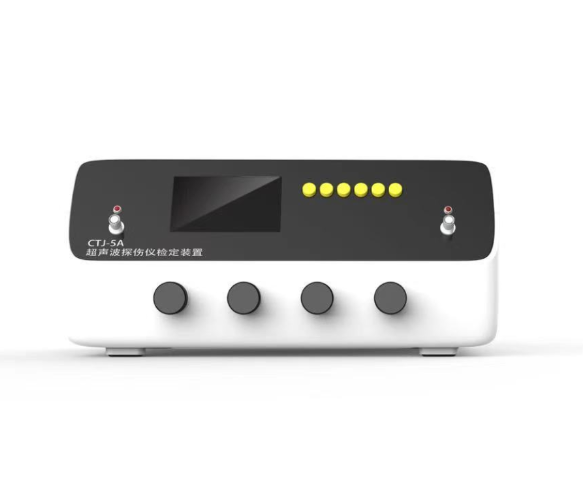

型号:CTJ-5A

超声波探伤仪检定装置

执行标准

JJG 746-2004《超声探伤仪检定规程》

产品用途

超声探伤仪检定装置系统作为计量标准装置对超声探伤仪的主要性能进行检定/校准,如:水平线性、垂直线性、动态范围、衰减器误差、最大使用灵敏度等

咨询电话:021-6875-1525

产品详情

一、产品介绍:

超声探伤仪检定装置系统采用脉冲调制法对超声探伤仪的主要性能进行检定/校准,避免了探头对检定/校准的数据影响。该装置系统完全满足JJG 746-2004《超声探伤仪检定规程》的要求,可以作为计量标准装置对超声探伤仪的主要性能进行检定/校准,如:水平线性、垂直线性、动态范围、衰减器误差、zui大使用灵敏度等。

二、技术参数

频率范围:0.01 MHz20 MHz

频率稳定度:5×10-5

频率准确度:5×10-5

信号幅值范围:10mV~9V

衰减范围:(0101dB

衰减器分档形式:20 dB×2; 10 dB×5; 1 dB×10; 0.1 dB×10

衰减器误差:(0.5%*A±0.02dB),式中A为衰减量

猝发音包含的正弦波个数:1100个可调,正弦波失真度不大于0.5%

声程范围:(506000mm

声速范围:(1000~9999m/s

信号输出模式:连续波、猝发音

三、装置系统的基本操作

  1. 超声波探伤仪检定装置系统属于精密仪器,要求稳压电源有地线。

  2. 开启电源后,装置系统需要加载参数设置,如果加载成功进入选择界面,如图1所示;如果加载失败,进入故障警报界面。

  3. 如果加载失败,可以通过点击“重新加载”进行重新加载系统参数;如果还是失败,请联系厂家进行维修或调校。

  4. 选择界面中可以通过触摸屏进行操作,或者通过按键前4个按键(图3)进行操作,选择界面按键功能信息为上面标识部分,被选择的项目会变成绿色,反之是灰色;通过按键“确认”进入相应的功能界面。
