一、产品介绍

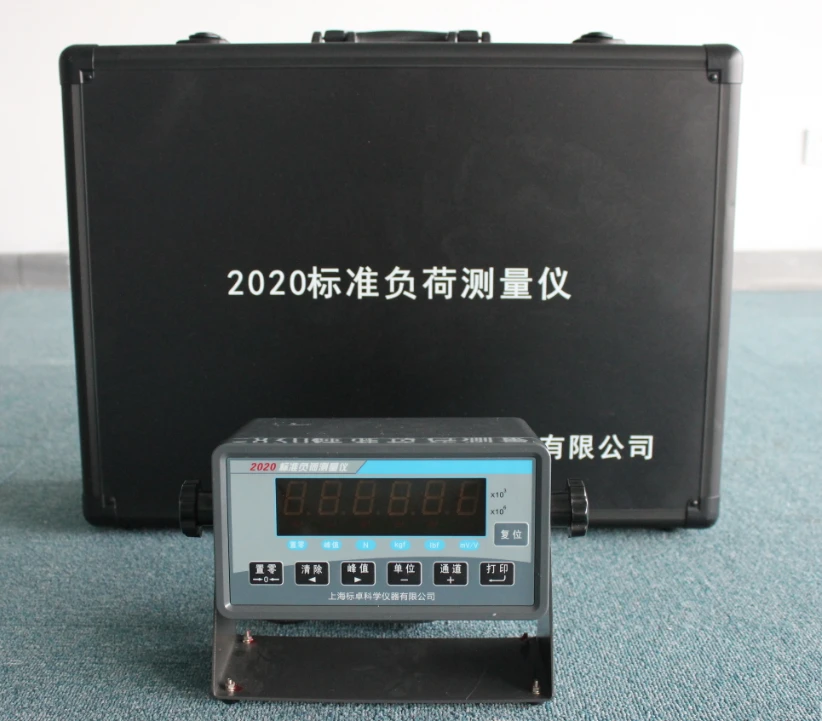

为了适应现代计量技术及JJG144-92《标准负荷测力仪》规程的要求，提高力学测力检测的仪器水平，减轻测力人员的劳动强度，提高工作效率，本公司组织有关测力专业的科研人员，成功开发了具有国内先进水平标准测力仪。2020标准负荷测力仪是一款高准确度、高可靠性的力值(扭矩)测量仪表，经过多年的完善，其多种型号可分别应用于精确力值(扭矩)测量；传感器调整与检测；材料性能的测试；应力应变的测量；瞬态峰值测量等领域。

二、技术指标：

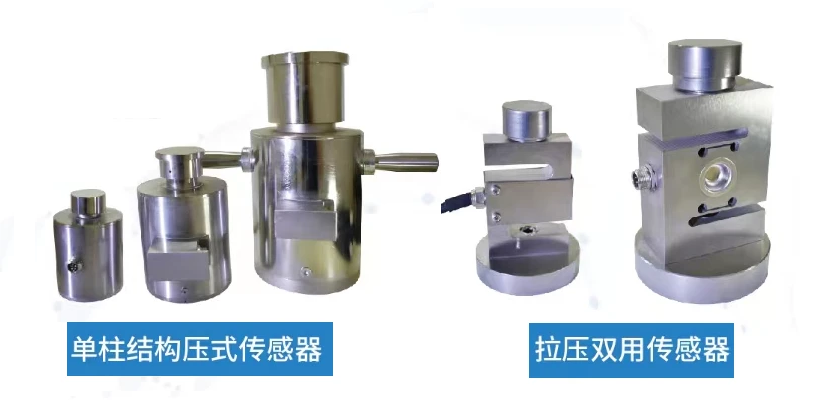

1、标准负荷测力仪传感器规格：1kN/2kN/5kN/10kN/20kN/50kN/100kN/200kN/300kN/600kN/1000kN/2000kN/3000kN/5000kN

2、综合精度： 0.3级或者0.1级；

3、配置：一个2020表，最多可配32个力传感器（可配力传感器，扭矩传感器，压力传感器等）；

4、标准负荷测力仪适用传感器类型： 电阻应变式传感器或具有惠斯通电路应变型传感器。

5、传感器信号输入范围： -9.6mV/V~+9.6mV/V 通过设定Pr 1 进行选择。

6、供桥电压： 10VDC

7、供桥电流： 120mA 可并接3 只输入阻抗350Ω的应变式传感器

8、准确度(重复性、线性)： 0.005%FS

9、A/D 转换速率： 50~500 次/秒

10、外显分度数： 20 万

11、电源： 86~264VAC 50Hz

12、工作温度： 0~40℃(也为用户提供工作温度为-10~40℃的产品)

三、产品特点：

1) 同步数字比率型模数转换技术提供超高分辨率和测量准确度，显示分度10 万~50 万，mV/V 比率信号的测量分辨率为0.01μV/V。A/D 转换速率50~500 次/秒。综合准确度<0.005%FS(重复性、线性)。

2) 可编程选择的输入信号量程范围，标准负荷测力仪分别适用于输出灵敏度为2.4mV/V4.8mV/V、9.6mV/V 的各类应变式传感器，仪表中每一数据通道的信号测量范围和输入极性可由软件分别进行设定。

3) 7 段线性修正能力，提高系统的测量准确度。

4) 可存储和调用32 个不同量程传感器的校准数据。

5) 4 种校准方法包括传感器零位校准,系统加荷校准、定点校准和灵敏度输入校准。

6) 多种单位转换包括N(牛顿)、kgf(公斤力)和lbf(英磅力)以及传感器输出信

号灵敏度的测量值(mV/V)。

7) 量值单位可通过参数设置，支持量值单位是N、lbf，kgf 的任意一种。

8) 具有快速峰值测量与保持能力。峰值保持时间可由软件设定。

9) 配备标准RS232 隔离通讯接口可与打印机或计算机相连(选配件)。最gao通讯波特率可达115200bps。

10) 按键音可通过参数设置关闭或者打开。

11) 标定点小数点位置可以独立设置，和显示小数点位置不相关。

12) 支持7 种通讯协议通过隔离RS232 通讯接口和PC 软件通讯。

13) 标准负荷测力仪支持86~264VAC 交流宽电压供电，在110VAC 供电区域也可以使用。

三、安全规则

1) 2020标准负荷测力仪的电源插头必须接在具有良好地线的三芯电源插座上。

2) 本仪表内含220VAC 电源，非专业人员请勿随意拆卸。

四、适用范围

1、标准负荷测力仪检定各种机械式、电子式、液压式材料试验机；

2、测试、测力方面的有关的计量器具，如水泥夹具、纸箱压缩仪、冲击仪等等用三等测力计无法检定的一些计量器具。

3、配置测力架，可组成测试千斤顶装置。
